מדריך מקצועי לבדיקת לולאה (Loop) ומדידת  PSC

בעולם עבודות החשמל בישראל החל מבדיקות ביתיות ועד מתקנים תעשייתיים כל חשמלאי זקוק לכלי מדידה אמין, מדויק ועמיד. אחד הכלים המשמעותיים ביותר בתחום זה הוא לופ-טסטר דיגיטלי BOLT LPT1 המיועד למדידת עכבת לולאה (Loop Impedance), זרם קצר פוטנציאלי (PSC), ומתח מערכת באופן יעיל ומהיר.

הודות לשילוב בין רמת בטיחות גבוהה (תקנים CAT III 600V ו-IEC61010) טווחי מדידה רחבים ותפעול פשוט ה-LPT1 הפך לאחד הכלים המובילים בקרב חשמלאים מוסמכים, מהנדסים וטכנאי אחזקה בישראל.

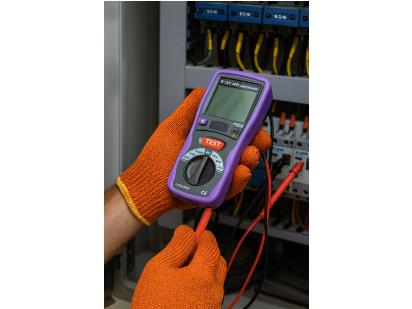

מהו לופ-טסטר BOLT LPT1?

לופ-טסטר (Loop Tester) הוא מכשיר מקצועי לבדיקת עכבת לולאה במעגל חשמלי. בדיקה חיונית זאת מוודאת תקינות הארקה ויכולת מערכת החשמל לנתק זרם במקרה של קצר.
ה-BOLT LPT1 מציע שילוב מדויק של:

• Loop Impedance (20/200/2000Ω)
• PSC – Prospective Short Circuit Current
• מדידת מתח של 50V-250V
• עבודה מלאה במתח הישראלי 195V–253V (230V)

כל אלו הופכים אותו לכלי חובה לכל מי שעוסק בהתקנות, בדיקות, תחזוקה או אבחון תקלות חשמל.

בזכות הפשטות, הדייקנות והאמינות — המכשיר מתאים גם ללימוד, לשימוש יומיומי ולבדיקות תקופתיות.

כיצד להשתמש נכון ב-BOLT LPT1

להלן מדריך עבודה מעשי, המותאם לחשמלאים בישראל:

1. בדיקת חיבור וחיווט

לפני שמתחילים, יש לוודא כי הפרובים מחוברים היטב וכי המכשיר מצביע (באמצעות LED) על חיבור נכון.
בדיקה זו מונעת קריאות שגויות ומבטיחה עבודה בטוחה.

2. מדידת לולאה  (Loop Impedance)

בחרו את טווח המדידה המתאים:

• 20Ω   - מערכות נמוכות התנגדות
• 200Ω   - התקנות נפוצות
• 2000Ω   - מעגלים רגישים ומערכות רחוקות מנקודת ההזנה

לחצו על כפתור TEST המתינו לסיום הבדיקה וקבלו את ערך ההתנגדות.

נתוני בדיקה לפי טווח:

• 20Ω  -  זרם בדיקה: A25 | זמן בדיקה: 20ms
• 200Ω - זרם בדיקה: A2.3 | זמן בדיקה: 40ms
• 2000Ω - זרם בדיקה: mA15 | זמן בדיקה: 280ms

3. מדידת PSC – זרם קצר פוטנציאלי

ה-LPT1 מציג את הזרם העלול להיווצר במקרה קצר בין פאזה להארקה/אפס:

• 200A (2.3A, 40ms)
• 2000A (25A, 20ms)
• 20KA (25A, 20ms)

היכולת למדוד PSC גבוה של20,000A  חשובה במיוחד בלוחות תעשייתיים ובאתרי בנייה גדולים.

4. מדידת מתח

ה-LPT1 מודד בטווחים של 50V–250V ומתאים לרשת החשמל בישראל — 230V / 50Hz.
מדידה זו מוודאת יציבות מערכת לפני ביצוע בדיקות לולאה או PSC.

5. שמירה ותחזוקה

• לבדוק שלמות הפרובים
• לשמור במקום יבש ומוגן
• לוודא סוללה תקינה
• להימנע משימוש בתנאי קיצון שאינם מותאמים לתקן

למי מיועד לופטסטר LPT1?

לופ טסטר LPT1 מבית BOLT מתאים לשוק הישראלי הרחב וכולל שימושים כגון:

• חשמלאים מוסמכים

  לביצוע בדיקות לולאה, בדיקת הארקה, אימות נתוני PSC וליווי פרויקטים.

• טכנאים ואנשי אחזקה במפעלים

  לבדיקות בלוחות חשמל, מכונות תעשייתיות ומערכות כוח.

• קבלני חשמל בענף הבנייה

  לבקרה וחיזוק תקינות ההתקנות לפני מסירה.

• מהנדסי חשמל ובודקים מורשים

לבדיקות עומק ותיעוד מקצועי בפרויקטי תשתית.

יתרונות ה-BOLT LPT1

אמינות גבוהה בתנאי שטח - עומד בתקנים בינלאומיים CAT III 600V — מתאים לבדיקות בלוחות ביתיים ותעשייתיים.

טווחי מדידה רחבים - מאפשרים בדיקת כל סוגי המערכות — ממערכות ביתיות ועד מתקני מתח גבוה יחסית.

מהירות תגובה ובדיקה - זמני מדידה מהירים בין 20ms ל-280ms מאפשרים עבודה שוטפת באתרי בנייה.

מותאם לרשת החשמל בישראל - 195V–253V תואם לחלוטין לארון החשמל המקומי.

פתרון אידיאלי לבדיקות תקינות הארקה – מדידות Loop ו-PSC נותנות תמונה מלאה על בטיחות המערכת.

לופ-טסטר LPT1 הוא אחד הכלים החשובים והאמינים ביותר עבור חשמלאים, טכנאים ומהנדסי חשמל בישראל. שילוב בין טווחי מדידה רחבים, דיוק גבוה,  PSC  מרשים ובטיחות מרבית מאפשר לבצע בדיקות תקניות, מהירות ומדויקות בכל מערכת חשמל  החל מדירות ועד מתקני תעשייה כבדה.

ה-LPT1 מעניק ביטחון מלא בעבודה, מאפשר לאתר תקלות במהירות ומשלים את ארגז הכלים של כל איש מקצוע בתחום החשמל.
אם אתם מחפשים לופ-טסטר איכותי, תואם לתקני ישראל ובעל ביצועים גבוהים BOLT LPT1 הוא הבחירה הנכונה.
