בעולם הייצור והעיבוד השבבי בישראל, מנועי הפיתוח של חברות ההייטק במרכז, דרך מפעלי התעשייה הביטחונית בצפון ועד לבתי המלאכה בדרום אנחנו תמיד מחפשים את הדרך להשיג את החיבור המכני החזק והאמין ביותר. בין אם אנחנו מייצרים רכיב תעופתי קריטי, מארז אלקטרוניקה מתוחכם או מכונה תעשייתית כבדה, רוב הסיכויים שנצטרך להשתמש בברגים כדי לחבר את החלקים יחד.
כדי שהברגים הללו ייסגרו בצורה חלקה ויחזיקו מעמד תחת עומס, אנחנו זקוקים לתבריגים פנימיים מדויקים. כאן בדיוק נכנס לתמונה תהליך ההברזה (Tapping).
בכתבה זו נצלול לעומק התהליך, נבין כיצד הוא מתבצע הלכה למעשה, ונכיר את סוגי המברזים השונים שכל העוסקים בתחום חייבים להכיר.
תהליך יצירת ההברגה יכול להתבצע במגוון צורות ודרכים. לדוגמא בחריטה על ידי מחזיק ולוחית או בכרסום על ידי כרסום הברגה.
בכתבה זו נדבר על תהליך ההברזה כפי שנעשה על ידי מברז בלבד!
מהו תהליך ההברזה (Tapping)?
במילים פשוטות, הברזה היא תהליך של חיתוך או עיצוב תבריג פנימי (נקבה) בתוך קדח קיים, על מנת שיוכל לקלוט רכיב בעל תבריג חיצוני (זכר), כמו בורג. אנחנו מבצעים את התהליך הזה באמצעות כלי חיתוך ייעודי שנקרא מברז.
התהליך מבוסס על סנכרון מושלם: בזמן שהמברז מסתובב סביב צירו, הוא גם מתקדם פנימה לתוך הקדח בקצב מדויק התואם לחלוטין את ה-"פסיעה" (Pitch) של התבריג הרצוי. פער או חוסר סנכרון בין המהירות הסיבובית לקצב ההתקדמות עלולים להוביל להרס התבריג או לשבירת הכלי בתוך החלק, טעות יקרה שכולנו מנסים למנוע ברצפת הייצור.
צעד אחר צעד: איך אנחנו מבצעים הברזה מקצועית?
השגת תבריג איכותי, העומד בתקנים המחמירים של התעשייה הישראלית והבינלאומית, דורשת מאיתנו לעבוד בצורה מתודית ומדויקת:
- קדיחת הקדח המקדים (Tap Drill): לא ניתן להתחיל להבריז ללא חור קיים. קוטר המקדח שבו נשתמש חייב להיות קטן יותר מהקוטר הסופי של הבורג, והוא מחושב במדויק בהתאם לסוג התבריג (למשל, תבריג מילימטרי M6 או תבריג אינצ'י). קדח גדול מדי יגרום לתבריג חלש, חוסר אטימה, ואילו קדח קטן מדי יפעיל לחץ עצום על המברז וישבור אותו. טבלת הקדח המתאים למידת ההברגה ניתן למצוא בקטלוג השחל בעמוד 194
- ניקוי והכנת הקדח: לפני החדרת המברז, יש לוודא שהקדח נקי לחלוטין משבבים ומלכלוך שנשארו משלב הקדיחה.
- שימוש בנוזל קירור וסיכוך (Lubrication): אלמנט קריטי בהברזת חומרים מסוימים. חיתוך מתכת מייצר חום רב וחיכוך גבוה. בתהליך ייצור התבריג משתמשים בשמני חיתוך ונוזלי קירור איכותיים כדי להפחית את השחיקה, לשפר את טיב השטח של התבריג ולסייע בפינוי השבבים.
- ביצוע ההברזה:
- בעבודה ידנית: משתמשים בידית הברזה (מחרוקת או מברז) ומסובבים בזהירות. הטכניקה המקובלת עלינו היא סיבוב קדימה (ליצירת התבריג) וחצי סיבוב לאחור (כדי לשבור ולפנות את השבב).

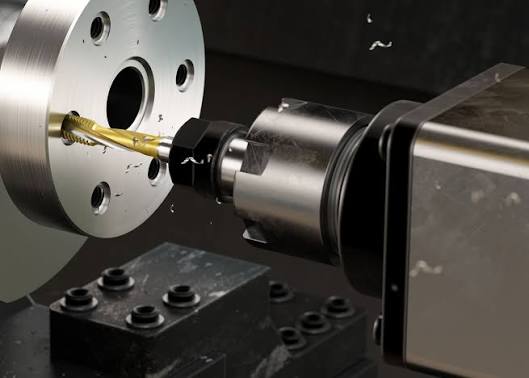

- במכונות CNC: משתמשים במרכזי עיבוד מתקדמים שמבצעים "הברזה קשיחה" (Rigid Tapping) שבה המכונה מסנכרנת בצורה אלקטרונית מוחלטת בין סיבובי הציר (Spindle) להתקדמות בציר ה-Z.
סוגי המברזים השונים והשימושים שלהם
כדי לבחור את הכלי הנכון למשימה, אנחנו חייבים להכיר את הארכיטקטורה של המברזים השונים. הבחירה משתנה בהתאם לסוג החומר (אלומיניום, פלדה, נירוסטה וכדומה) וסוג הקדח (קדח עובר או קדח עיוור/חסום):
זהו הסוג הקלאסי והנפוץ ביותר, במיוחד בהברזות ידניות ובסטים של מברזים (הכוללים לרוב שלושה מברזים: מברז ראשון מקדים, מברז שני ומברז מסיים). החריצים הישרים משאירים מקום לשבבים, אך הם אינם דוחפים אותם באופן אקטיבי החוצה, ולכן הם מתאימים בעיקר לחומרים המייצרים שבבים קצרים או לקדחים קצרים.
מברזים אלו מתאפיינים בזווית חיתוך מיוחדת בקצה שלהם, אשר דוחפת את השבבים למטה, אל מעבר לקדח. מסיבה זו, אנחנו משתמשים בהם אך ורק בקדחים עוברים (Through Holes). יתרון העצום שלהם הוא שהשבבים אינם נקלעים בין כלי החיתוך לתבריג החדש, מה שמבטיח עבודה מהירה ונקייה.
כאשר אנחנו נדרשים לבצע הברזה בקדח עיוור (blind hole) - קדח שאינו עובר את החלק מצד לצד. אנחנו לא יכולים לדחוף את השבבים קדימה, כי הם יצטברו בתחתית ויגרמו לשבירת הכלי. מברזים לולייניים פועלים בדומה למקדח: המבנה הספירלי שלהם "שואב" ומושך את השבבים באופן אקטיבי כלפי מעלה והחוצה מתוך החור.
זוהי אחת הטכנולוגיות המרתקות ביותר בעיבוד שבבי מודרני. בניגוד לשלושת הסוגים הקודמים, מברז לחיצה אינו חותך את המתכת ואינו מייצר שבבים בכלל. במקום זאת, הוא דוחס, לוחץ ומעצב מחדש את החומר הפנימי ליצירת פרופיל התבריג.
למה אנחנו אוהבים אותם? מכיוון שאין שבבים, אין סכנה מסתימת הקדח. בנוסף, פעולת הלחיצה משפרת את מבנה הגרעינים של המתכת, מה שיוצר תבריגים חזקים ועמידים בהרבה בפני שחיקה ועומסים מכניים. הם מעולים לחומרים רכים כמו אלומיניום, הנפוץ מאוד בתעשיית התעופה וההייטק הישראלית.
סיכום: הדרך לתבריג מושלם ברצפת הייצור
תהליך ההברזה עשוי להיראות פשוט ממבט ראשון, אך כפי שראינו, הוא דורש הבנה הנדסית עמוקה, בחירה נכונה של כלי החיתוך, סנכרון מהירויות ושימוש בסיכוך מתאים. כאשר אנחנו מקפידים על הכללים הללו, אנחנו מבטיחים מוצרים איכותיים יותר, חוסכים בכלי עבודה יקרים ומקצרים את זמני המחזור של מכונות ה-CNC.
רוצים להבטיח את התוצאות הטובות ביותר בפרויקט הבא שלכם? בעולם התברוז, הדיוק והאיכות של כלי העבודה הם המפתח להצלחה. בדיוק בשל כך, בחברת השחל תוכלו למצוא את כל המוצרים שאתם צריכים תחת קורת גג אחת, לצד מגוון רחב ומגוון של כלל סוגי המברזים השונים לכל סוגי הקדחים והחומרים. בחרו את המברז הנכון, הגדירו את המהירות הנכונה, ואל תשכחו את שמן החיתוך!
